目前，大多数压力管道及其元件都进行了系列化，并有相应的应用标准作支持。因此压力管道材料设计时首先要考虑的问题就是压力管道及其元件标准系列的选用。

　　应用标准体系：一个管系（路）中各元件所用系列标准的集合。这些标准应包括管子系列标准、管件系列标准、法兰及其连接件系列标准、阀门标准等。他们通过一定的规则在一个管系中得到应用，它们之间相互衔接、相互配合，从而确定了管道及其元件的基本参数。

　　随着我国对外改革开放和加入WTO，各行业与国际上联系越来越多，为了更好地与国际接轨，就要求从事压力管道设计的人员对国际上通用的和先进的相关标准体系有所了解。下面介绍几个主要的应用标准体系。

　　法兰型式：平焊板式、平焊松套式、翻边松套式、对焊翻边松套式、对焊环翻边松套式、对焊式、螺纹连接式、整体式及法兰盖 9种

　　德国管法兰标准DIN和前苏联管法兰标准ΓOCT在PN≤16.0的等级中可以配对使用,但已不能互换(因为接管尺寸系列不同)。随着前苏联解体,其应用标准体系ΓOCT目前在国际工程上已很少用。

　　美国国家标准ANSI B16.5《钢制管法兰及法兰管件》是一个比较完整、比较成熟同时也是国际上比较流行、比较通用的先进标准。该标准与相关的ANSI、API 、ASTM、MSS组成的压力管道应用标准体系形成于大量的试验研究基础之上,并经历了数十年的实践检验,因此不失为一个科学、先进的标准,并广泛为各个国家所接受。

　　◆管法兰：(JIS B2201、JIS B2220等)自成体系,既不属于美式法兰,也不属于欧式法兰

　　JIS应用标准体系与ANSI和DIN等都不能配套使用。为了弥补这个缺陷,日本石油学会编制了一套JPI标准,它基本上等效采用了ANSI/API应用标准体系,故它能与ANSI互换。

　　标准(ISO4200)系列1基本上采用了ANSI的尺寸,仅DN1100mm时（已不太常用）则使用了小外径系列的尺寸。

　　◆管法兰：同时包括了美式法兰和欧式法兰两个系列。（ISO7005-1）它代表了当前世界法兰标准的应用趋势。

　　由此可见，世界上各国应用的标准体系有很多，不同的国家不同的行业有不同的应用标准和标准体系，开云Kaiyun官方网站它们之间有些相差很多，无法配套使用和互换因而给使用者带来不少麻烦。

　　因此，压力管道设计的第一步就是选择应用标准体系，并作为设计的统一规定，以免各相关专业因采用不能互换的标准体系而导致错误。

　　国内的压力管道及其元件的应用标准很多,又均不完整。以管法兰标准为例,常用的标准就有国家标准(GB)、机械行业标准(JB)、石化行业标准(SH)和化工行业标准(HG)等。这些标准各有各自的温度-压力表、密封面尺寸和接管尺寸,相互之间互换性差,有些甚至不能配套使用。为了能很好地应用这些标准，介绍一下目前国内常用的压力管道应用标准体系。

　　法兰密封面：当DN≤600时，凸台面、凹凸面、全平面、榫槽面、环槽面 5种， DN≥650时，凸台面 1种

　　法兰型式：当DN≤600时，平焊、对焊、承插焊、螺纹连接、松套 5种， DN≥650时 对焊 1种

　　因为SH3406采用了我国材料标准而不是美国材料标准(ASTM),二者的温度-压力表有少许偏差,故在考虑二者互换时,应注意并核对它们的温度-压力对应允许值开云体育。

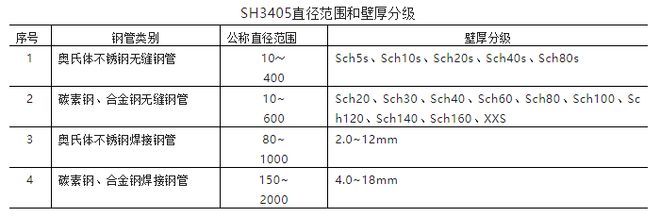

　　石化行业应用标准体系属于一个比较完整的应用标准体系。因为它等效采用了ANSI标准,因此代表着先进和发展方向。又由于它的法兰(SH3406)能与API标准阀门匹配使用。通过近几年的应用证明,这套应用标准体系是一个科学的、先进的开云体育、同时又是可操作性好的标准体系。

　　法兰型式：板式平焊、带颈平焊、开云Kaiyun官方网站带颈对焊、整体式、承插焊、螺纹、对焊环松套、平焊环松套、法兰盖、衬里法兰等10种

　　化工行业压力管道应用标准体系也是一个相对比较完整的标准体系，而且经历了若干年的生产实践检验,具有成熟的使用经验。由于它同时具有大外径系列和小外径系列、欧式法兰和美式法兰两个系列,故其使用面比较广,它既可以与国外的ANSI、DIN、ISO等标准配合使用,又可以与国内的GB、SH、JB等标准配合使用。

　　JB没有相应的管子尺寸系列标准、管件标准，体系很不完善，需要GB体系作支持；JB法兰标准把不同等级的材料列入同一温度－压力表中，以至失去了其科学性；

　　JB阀门标准以有限的型号给出选用系列(从各产品汇编中体现出来)，既限制了其使用范围，又失去了其灵活性。从许多生产装置的应用情况来看,JB阀门的使用性能也不尽人意；JB阀门不能与ANSI配伍使用,不便于与世界接轨；

　　系列I为“大外径系列” ，以期能与SH标准等匹配；系列II为“小外径系列”，以期能与JB标准等匹配。欧式法兰：分为系列I、系列II，公称压力PN 0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0MPa 9个等级

　　法兰型式：整体、带颈螺纹、对焊、带颈平焊、板式平焊、平焊环板式松套、对焊环板式松套、翻边环板式松套和法兰盖等9种

　　欧式法兰和美式法兰，其温度-压力等级值的确定是将中国材料与欧洲材料和美洲材料进行性能对比后,选用ISO7005-1中规定的相应材料的压力－温度参数。

　　压力管道国家标准体系也是一个比较完整的标准体系。它的管件标准分为A、B两个系列，其中A系列为“大外径系列”，以期能与SH标准等匹配；B系列为“小外径系列”，以期能与JB标准等匹配。

　　a. 可用的压力管道应用标准体系比较多，而且各标准体系之间有些是不能配套使用的,有些虽然基本能配套使用但尚有个别问题应注意。

　　b. 一个装置或同时建设的几个装置应尽量采用同一个应用标准体系,这样可以避免由于不同标准体系之间的配合问题而带来的一些错误。

　　c. 工程中经常遇到在一个装置上同时采用两套或多套应用标准体系的情况,或者是由于某套标准体系的应用标准不完善,需要体系的标准进行支持。这就要求材料工程师除了在了解有关的标准体系之外,还应知道各体系之间的标准配合问题。
